地址：广东省深圳市南山区南山大道1088号南园枫叶大厦5C20/28系列两相步进电机
通用规格
|
步距精度 |
±5%(整步、空载) |
|
温升 |
80°CMax |
|
环境温度 |
-10°C -- +50°C |
|
绝缘电阻 |
100MΩmin.500VDC |
|
耐压 |
500VAC for one minute |
|
径向跳动 |
0.06 Max.(450g-load) |
|
轴向跳动 |
0.08 max.(450g-load) |
命名规则：
型号技术规格：
|
型号 |
步距角 (°) |
保持转矩 N.M |
额定电流 A |
相电感 mH |
相电阻 Ohm |
引线 |
转子惯量 g.cm2 |
定位转矩 Kg.cm |
电机重量 Kg |
机身长 mm |
轴长 mm |
|
20H00205 |
1.8 |
0.02 |
0.5 |
1.7 |
11.5 |
4 |
10 |
0.1 |
0.06 |
30 |
10 |
|
20H00406 |
1.8 |
0.04 |
0.6 |
5.5 |
10 |
4 |
12 |
0.1 |
0.08 |
38 |
10 |
|
28H00609 |
1.8 |
0.07 |
1.0 |
4.2 |
5.6 |
4 |
9 |
0.15 |
0.11 |
32.5 |
20 |
|
28H0109 |
1.8 |
0.09 |
1.0 |
4.9 |
6.8 |
4 |
12 |
0.15 |
0.14 |
41.5 |
20 |
|
28H01209 |
1.8 |
0.12 |
1.0 |
5.7 |
8 |
4 |
18 |
0.2 |
0.2 |
51 |
20 |
外形尺寸：
接线图：

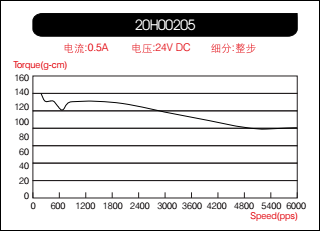

电机矩频曲线特性图：
适配驱动器选型：
|
电机规格 |
适配驱动器 |
|
28/28规格 |
UIM2842、UIM242L02P-MSP、UIM241L02P-MS、UMI240L02P、UIM243L02AP、UIM42、DM430S |
